第1章驗證范圍

1.1驗證條件

根據上海市固定污染源非甲烷總烴在線監測系統驗收及運行技術要求（試行），驗證條件如下：

1. 環境溫度0-40℃，試驗期間的溫度變化在±5℃以內

2. 濕度：相對濕度在%85以下

3. 大氣壓：在86~106kpa壓力下，其變化幅度在5%以內

4. 電源電壓：（220±10）VAC

5. 空氣中VOCs氣體標準物質，擴展不確定度大于2.0%（K=2）

6. 零點氣，高純氮?dú)猓兌炔恍∮?/span>99.999%）

7. 流量控制器，（0-1000）ml/min，度不低于4級

8. 秒表，分辨力小于等于1S

1.2 驗證方式

驗證場合分為實驗室檢測和現場檢測兩個部分，實驗室檢測1套完整的系統，現場檢測1套。

1.3 驗證依據

《上海市固定污染源非甲烷總烴在線監測系統驗收及運行技術要求（試行）》

第2章技術要求驗證

2.1 技術要求驗證項目

2.1.1銘牌標貼

儀器在醒目處應標識產品銘牌，銘牌標識應符合GB/T13306的要求。

銘牌必須包括：

●名稱及型號

●測定對象

●測定濃度范圍

●使用溫度范圍

●電源類別及容量

●制造商名稱

●生產日期和生產批號

2.1.2外觀

所有顯示部分文字應為中文字符，且字符均勻、清晰，屏幕無暗角、黑斑、彩紅、氣泡、閃爍等現象，能用顯示屏提示進行全程序操作，說明功能的文字、符號和標志端正。

儀器外殼表面無裂紋、變形、污濁、毛刺等現象，表面涂層均勻，無腐蝕、生銹、脫落及磨損現象。

產品組裝堅固、零件無松動。

按鍵、開關、門鎖等控制靈活可靠。

2.1.3功能要求

儀器能夠正?？刂坡暪鈭?bào)警器。

儀器數據處理系統應存儲至少12個月的原始數據和日志，可以設置條件查詢和顯示歷史數據及日志。

控制單元具有進行零點和量程校準功能。

儀器應具有模擬量輸出和數字通訊接口，通過數字量通訊接口輸出相關數據及日志信號，并可接收遠程控制指令。

2.1.4安全要求

電源引入線與儀器之間的絕緣電阻應不小于20MΩ。

應設有漏電保護裝置，防止人身觸電，還應設有過載保護裝置，防止儀器意外燒毀。

應具有良好的接地端口。

高溫、高壓、腐蝕、有毒、有害等危險處應具有警示標識。

2.1.5操作說明書

自動分析儀隨機攜帶符合GB9969.1規定的操作說明書，至少應說明以下相關事項：

1. 安裝場所

2. 配管即配線

3. 預熱時間

4. 使用方法

5. 維護檢查

6. 日常檢定和定期檢查指導

7. 故障時的對策

2.1.6 檢測范圍

基本量程：0~1000ppm

2.2技術要求驗證結果

第3章性能指標

3.1性能指標

1. 測量方法：PID檢測法

2.參考標準：《上海市固定污染源非甲烷總烴在線監測系統驗收及運行技術要求（試行）》

3.測量范圍：0-1000ppm

4.示值誤差：≤±3%

5.重復性：≤±3%

6.測定下限：≤1ppm

7.零點漂移：≤±1ppm

8.響應時間：≤20S

9.工作環境：溫度5~40℃,相對濕度（65±20）%

10.電源：220±10VAC

3.2使用條件

環境溫度：（0-40℃）

相對濕度：相對濕度在90%以下

電源電壓：24±0.1VDC

3.3性能指標驗證結果

3.3.1示值誤差

示值誤差驗證方法和計算方法：

依次通入濃度約為1.5倍儀器報警（下限）設定值、30%測量范圍上限值、70%測量范圍上限值的氣體的標準物質。記錄氣體標準物質通入后儀器的顯示值。重復測量3次，分別記錄儀器示數值為Ai。

數據處理：

示值誤差的計算方法見公式（1）：

                         表2示值誤差測試數據表

3.3.2測定下限

測定下限驗證方法和計算方法：

待測定分析儀器運行穩定后，將濃度為10ppm的標準氣體通入分析儀器，每1ppm記錄該時間數據ri(記錄為個數據)，獲得7組數據。按公式（1）計算所取得得數據的標準偏差50.

數據處理：

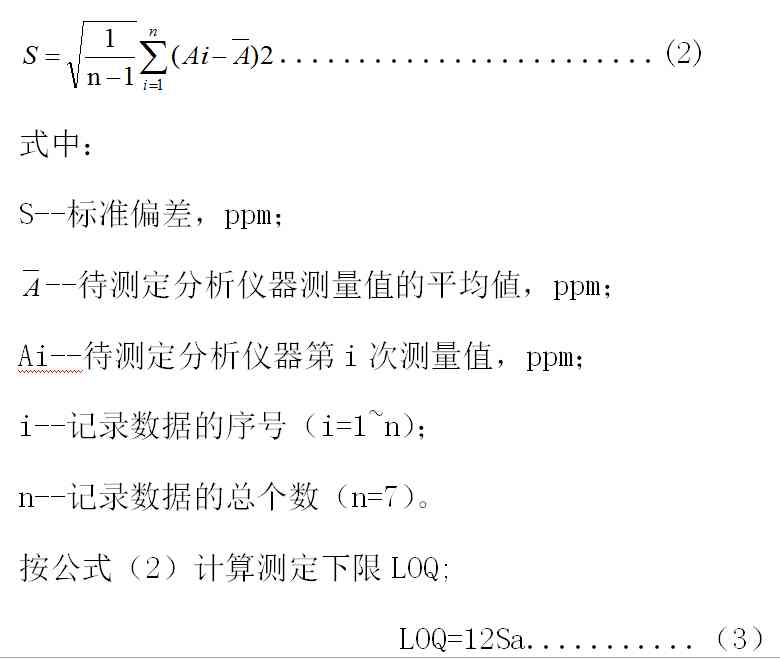

重復性的計算方法見公式（2）和（3）；

表3測定下限測試數據表

3.3.4漂移

漂移的驗證方法和計算方法：

儀器的漂移包括零點漂移和量程漂移。

通入零點氣至儀器穩定后，記錄儀器顯示值AzO，然后通入濃度約為70%測量范圍上限值得氣體標準物質，儀器穩定后，記錄儀器顯示值為AsO,撤去氣體標準物質，儀器連續運行4h，每間隔1h重復上述步驟一次，同時記錄儀器的顯示值A(chǔ)zi和Asi（i=1,2,3,4）.

數據處理：

零點漂移的計算方式見公式（4），取值的更大的△zi作為儀器的零點漂移值；

      △zi=Azi-Az0   .......................(4)

式中：

Azi--第i次氣體標準物質測量的儀器顯示值，i=1,2,3,4;

As0=初次氣體標準物質測量的儀器顯示值，ppm。

表5漂移測試數據表

3.3.5響應時間

響應時間驗證方法和計算方法：

永零氣調整儀器的零點，通入濃度約為70%測量范圍上限值的氣體標準物質，讀取穩定數值后，撤去氣體標準物質，通入零點氣至穩定后，再通入上述濃度的氣體標準物質，同時用秒表記錄從通入氣體標準物質瞬時起到儀器顯示穩定值90%時的時間，重復測量3次。

數據處理：3次測量的算術平均値為儀器響應時間。

表6響應時間測試數據表

第4章產品驗證綜述和評估結果

通過對設備（序列號：*******）的性能指標驗證，在重復性、零點漂移、量程漂移、準確度、響應時間方面都達到要求可以滿足市場上的需求，沒有出現故障。儀器檢驗合格，可以出貨。
